धातु अयस्क लाभकारी या कुल उत्पादन के लिए एक कुशल क्रशिंग सर्किट डिजाइन करने के लिए सावधानीपूर्वक उपकरण मिलान की आवश्यकता होती है। जबड़ा क्रशर प्राथमिक आकार में कमी को पूरा करने के बाद शंकु क्रशर माध्यमिक और तृतीयक क्रशिंग को संभालते हैं, डाउनस्ट्रीम पीसने या अंतिम समुच्चय आकार के लिए कुचल अयस्क तैयार करते हैं।
बाजार में उपलब्ध हाइड्रोलिक कोन क्रशर वेरिएंट की विस्तृत श्रृंखला को देखते हुए, खदान योजनाकार, प्रक्रिया इंजीनियर और ईपीसी ठेकेदार अक्सर सही शंकु क्रशर मॉडल का चयन करने के लिए संघर्ष करते हैं। क्रशिंग प्लांट डिज़ाइन में सबसे अधिक बहस वाले प्रश्न कैविटी चयन और हाइड्रोलिक सिस्टम डिज़ाइन के इर्द-गिर्द घूमते हैं:
यह व्यावहारिक मार्गदर्शिका क्रशिंग सर्किट योजना पर केंद्रित है, यह बताती है कि कैविटी ज्यामिति और हाइड्रोलिक आर्किटेक्चर थ्रूपुट, उत्पाद उन्नयन और परिचालन लागत को कैसे प्रभावित करते हैं, और आपको महंगी चयन गलतियों से बचने में मदद करते हैं।
शंकु क्रशर निर्दिष्ट करते समय, दो डिज़ाइन आयाम स्वतंत्र रूप से काम करते हैं और उन्हें स्वतंत्र रूप से जोड़ा जा सकता है। कैविटी शैली और हाइड्रोलिक प्रकार के बीच एक निश्चित जोड़ी न मानें।
गुहा प्रकारों के बीच मुख्य अंतर शंकु कक्ष के अंदर समानांतर क्रशिंग क्षेत्र की लंबाई में निहित है। समानांतर क्षेत्र जितना लंबा होगा, चट्टान उतने ही अधिक संपीड़न चक्र से गुजरेगी, जिससे बेहतर और अधिक सुसंगत उत्पाद उन्नयन होगा।
आधुनिक हाइड्रोलिक कोन क्रशर पुरानी स्प्रिंग कोन क्रशर तकनीक से विकसित हुए हैं, जो बेहतर अधिभार संरक्षण, आसान क्लोज-साइड सेटिंग समायोजन और सरल रखरखाव वर्कफ़्लो लाते हैं।
महत्वपूर्ण डिज़ाइन नोट: सिंगल-सिलेंडर और मल्टी-सिलेंडर शंकु क्रशर प्लेटफ़ॉर्म दोनों विनिमेय कैविटी विकल्पों का समर्थन करते हैं। एक सिंगल-सिलेंडर मशीन में सेकेंडरी क्रशिंग के लिए मानक कैविटी या बारीक क्रशिंग के लिए शॉर्ट-हेड कैविटी लगाई जा सकती है; मल्टी-सिलेंडर मशीनें समान कैविटी संयोजनों का समर्थन करती हैं।

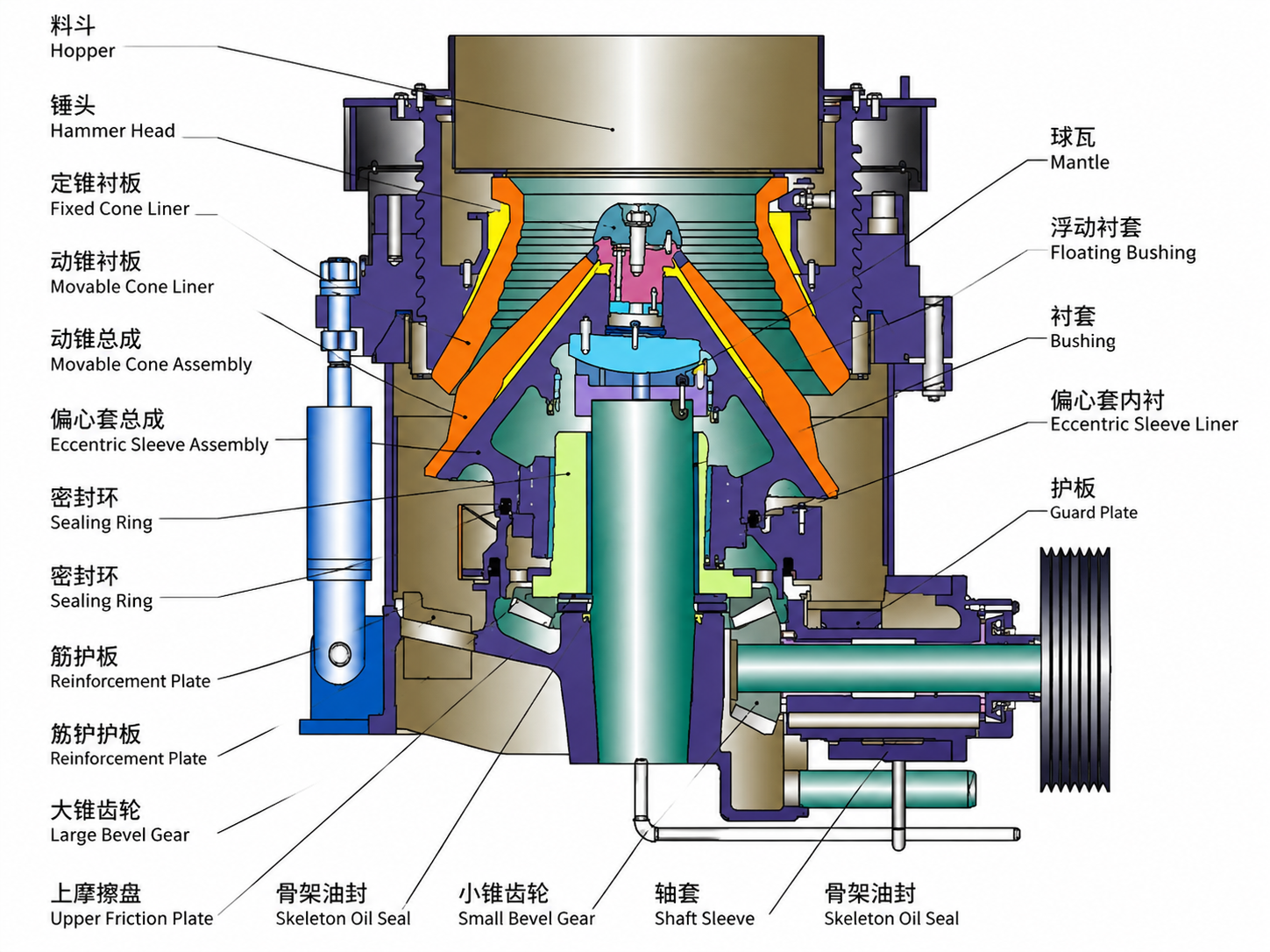

सिंगल-सिलेंडर कोन क्रशर बाउल लाइनर्स द्वारा समर्थित मुख्य शाफ्ट और मेंटल असेंबली को एकीकृत करते हैं। एक विलक्षण आस्तीन क्रशिंग बल देने के लिए स्पिंडल को चलाती है; ऑपरेशन के दौरान मुख्य फ्रेम तन्य भार सहन करता है।

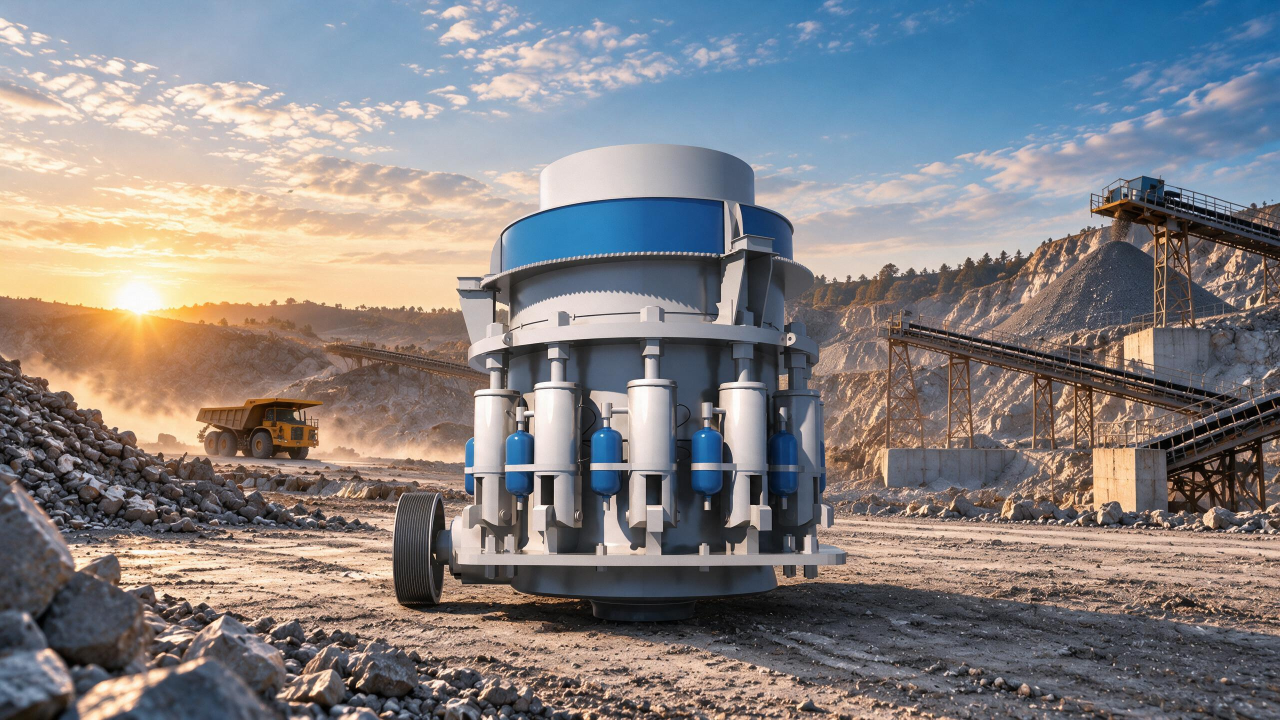

मल्टी-सिलेंडर हाइड्रोलिक शंकु क्रशर एक छोटे, मोटे मुख्य शाफ्ट को अपनाते हैं जो सीधे मुख्य फ्रेम पर लगाया जाता है। विलक्षण आस्तीन मेंटल को अलग से चलाती है। यह संरचनात्मक डिज़ाइन फ्रेम पर तन्य तनाव को कम करता है और दीर्घकालिक यांत्रिक स्थिरता को बढ़ाता है।
एकल-सिलेंडर शंकु क्रशर माध्यमिक पेराई कर्तव्यों में उत्कृष्टता प्राप्त करते हैं। वे उच्च सामग्री थ्रूपुट प्रदान करते हैं और अच्छे आकार के समुच्चय का उत्पादन करते हैं। खराब अयस्क सहित निम्न से मध्यम कठोरता वाली चट्टान का प्रसंस्करण करते समय मशीन विशेष रूप से अच्छा प्रदर्शन करती है।
मल्टी-सिलेंडर कोन क्रशर तेज मेंटल ऑसिलेशन गति के साथ लेमिनेटेड क्रशिंग का लाभ उठाते हैं। वे महीन कणों के उच्च अनुपात और सख्त कण आकार वितरण उत्पन्न करते हैं, जो उन्हें तृतीयक महीन पेराई के लिए आदर्श बनाते हैं। कठोर, अपघर्षक चट्टान को कुचलने पर प्रदर्शन अंतराल चौड़ा हो जाता है।
फ़ील्ड मामला: एक ग्रेनाइट प्रसंस्करण संयंत्र ने मूल रूप से 300 एमपीए हार्ड रॉक को संसाधित करने के लिए एकल-सिलेंडर शंकु क्रशर तैनात किया था। उपकरण ने अपने रेटेड थ्रूपुट का केवल 80% ही हासिल किया, और घिसे-पिटे लाइनर को मासिक प्रतिस्थापन की आवश्यकता थी। मल्टी-सिलेंडर हाइड्रोलिक कोन क्रशर पर स्विच करने के बाद, उत्पादन क्षमता डिज़ाइन लक्ष्य के 110% तक बढ़ गई और लाइनर सेवा जीवन दोगुना हो गया।
सिंगल-सिलेंडर शंकु क्रशर में एक सुव्यवस्थित हाइड्रोलिक लेआउट होता है। कम घटक विफलता के जोखिम को कम करते हैं, नियमित रखरखाव को सरल बनाते हैं और पूंजीगत खरीद लागत को कम करते हैं।
मल्टी-सिलेंडर कोन क्रशर सुविधाजनक ओवरहालिंग के लिए डिज़ाइन किए गए हैं। मेंटल, बाउल लाइनर और टॉप शेल असेंबलियों को मुख्य क्रशर फ्रेम को अलग किए बिना ऊपर या किनारे से हटाया जा सकता है, जिससे प्रमुख रखरखाव कार्यों में तेजी आती है।
द्वितीयक क्रशिंग तृतीयक क्रशिंग के लिए सामग्री को खिलाने के लिए जबड़े कोल्हू के उत्पादन को कम कर देता है। मानक कैविटी कोन क्रशर बड़े फ़ीड आकार और उच्च उत्पादन मात्रा को संभालते हैं। उच्च पास-थ्रू क्षमता और अच्छे कण आकार के कारण, एकल-सिलेंडर हाइड्रोलिक शंकु क्रशर को माध्यमिक क्रशिंग सर्किट के लिए व्यापक रूप से अपनाया जाता है। यदि आपका प्रोजेक्ट मध्यम या नरम अयस्क को संसाधित करता है, उच्च प्रति घंटा थ्रूपुट को लक्षित करता है और सीमित पूंजी बजट के भीतर काम करता है, तो सिंगल-सिलेंडर शंकु क्रशर निवेश पर मजबूत रिटर्न देते हैं।
तृतीयक पेराई से अंतिम उत्पाद का आकार बनता है। शॉर्ट-हेड कैविटी शंकु चट्टान को बेहतर विशिष्टताओं तक कम करने के लिए एक विस्तारित समानांतर क्षेत्र का उपयोग करते हैं। मल्टी-सिलेंडर हाइड्रोलिक शंकु क्रशर बारीक क्रशिंग अनुप्रयोगों पर हावी हैं। लेमिनेटेड क्रशिंग क्रिया संकीर्ण सीएसएस सेटिंग्स के तहत बारीक कण उपज को अधिकतम करती है। उच्च गुणवत्ता, अच्छी तरह से वर्गीकृत महीन समुच्चय की आवश्यकता वाले हार्ड रॉक प्रसंस्करण परियोजनाओं के लिए, मल्टी-सिलेंडर शंकु क्रशर स्पष्ट परिचालन लाभ प्रदान करते हैं।

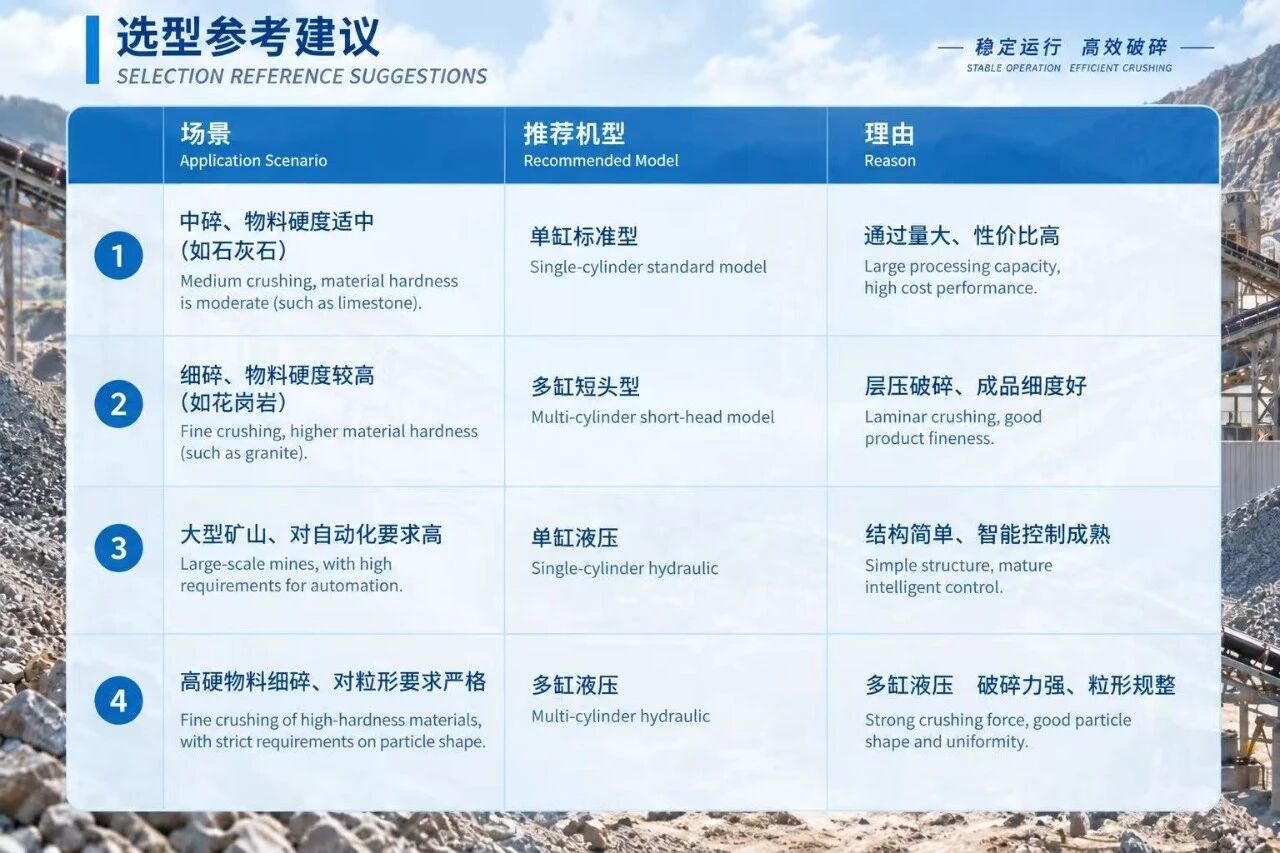

शंकु कोल्हू विनिर्देशों को अंतिम रूप देने से पहले, इन प्रमुख परियोजना मापदंडों का मूल्यांकन करें:
शंकु कोल्हू का चयन पूरी तरह से मॉडल नेमप्लेट डेटा पर निर्भर नहीं हो सकता। दो मुख्य निर्णय बिंदु कैविटी ज्यामिति और हाइड्रोलिक मशीन प्रकार हैं। मानक गुहिकाएँ द्वितीयक पेराई के लिए इंजीनियर की जाती हैं, जबकि शॉर्ट-हेड गुहिकाएँ तृतीयक बारीक पेराई के लिए बनाई जाती हैं। एकल-सिलेंडर शंकु क्रशर मध्यम कठोरता माध्यमिक क्रशिंग के लिए उच्च थ्रूपुट प्रदान करते हैं, और मल्टी-सिलेंडर हाइड्रोलिक शंकु क्रशर हार्ड-रॉक फाइन क्रशिंग अनुप्रयोगों के लिए शक्तिशाली लेमिनेटेड क्रशिंग प्रदान करते हैं।
उचित रूप से मिलान किया गया शंकु कोल्हू लाइनर की खपत को कम करता है, सर्किट आउटपुट को स्थिर करता है और अंतिम उत्पाद की गुणवत्ता में सुधार करता है। अपने खनिज या समुच्चय संयंत्र के लिए कस्टम क्रशिंग सर्किट लेआउट और उपकरण कोटेशन प्राप्त करने के लिए हमारी प्रक्रिया इंजीनियरिंग टीम से संपर्क करें।
