ग्रेनाइट चूना पत्थर बेसाल्ट क्रशिंग के लिए औद्योगिक जॉ क्रशर
कास्ट स्टील बियरिंग, डीप चैंबर, उच्च आउटपुट: हार्ड रॉक की मोटे क्रशिंग के लिए टिकाऊ और विश्वसनीय
जॉ क्रशर उपकरण अवलोकन

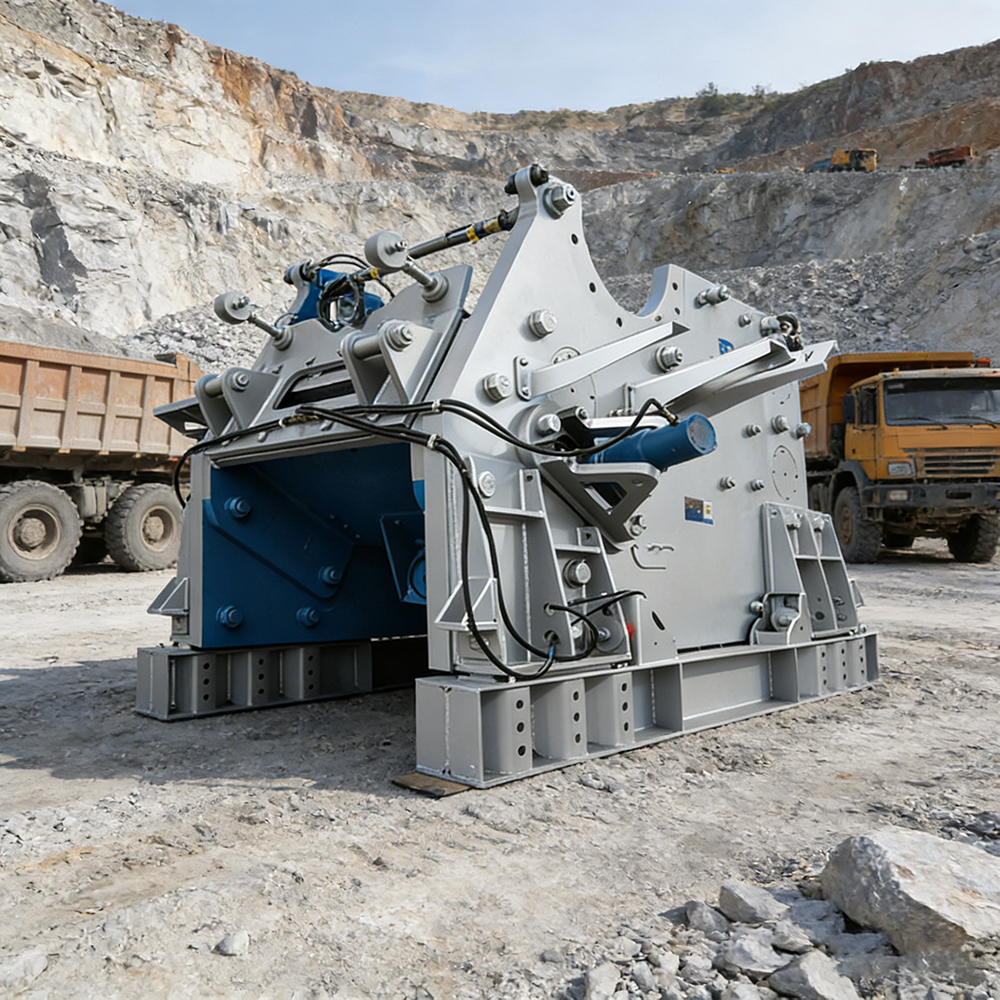

पीई/पीईडब्ल्यू श्रृंखला जॉ क्रशर बहुमुखी प्राथमिक क्रशिंग मशीनें हैं जिनमें उच्च शक्ति वाली स्टील संरचना और एक मोनोलिथिक कास्ट स्टील बेयरिंग हाउसिंग होती है। एक बड़े फीड ओपनिंग के साथ उनका डीप-चैम्बर डिज़ाइन कुशलतापूर्वक कठोर चट्टान के बड़े टुकड़ों को संसाधित करता है, जिसकी प्रति घंटा क्षमता 10-1,000 टन और फ़ीड आकार सीमा 125-1,200 मिमी है। वे 320 एमपीए तक की संपीड़न शक्ति वाली सामग्रियों को संभाल सकते हैं। एक मजबूत और टिकाऊ संरचना, उच्च क्रशिंग दक्षता और सरल, कम लागत वाले रखरखाव के साथ, ये क्रशर ग्रेनाइट, बेसाल्ट और लौह अयस्क जैसी कठोर चट्टानों की बड़े पैमाने पर प्राथमिक क्रशिंग के लिए एक विश्वसनीय विकल्प हैं।
जबड़ा कोल्हू उपकरण हाइलाइट्स
टिकाऊ उच्च-शक्ति स्टील संरचना: एक मोनोलिथिक कास्ट स्टील बियरिंग हाउसिंग के साथ संयुक्त उच्च-शक्ति स्टील भारी-भरकम निरंतर संचालन के दौरान पहनने और विरूपण के प्रतिरोध को सुनिश्चित करता है, जिससे समग्र सेवा जीवन का विस्तार होता है।
उच्च क्षमता के लिए डीप चैंबर और बड़ी फीड ओपनिंग: डीप चैंबर और बड़ी फीड ओपनिंग डिजाइन प्रति टन कम ऊर्जा खपत के साथ प्राथमिक क्रशिंग चरण में उच्च आउटपुट और थ्रूपुट सुनिश्चित करती है।
सरल रखरखाव और कम लागत: सरलीकृत संरचना, टिकाऊ मूविंग जॉ असेंबली और बदली जाने योग्य जॉ प्लेटों के परिणामस्वरूप न्यूनतम डाउनटाइम और कम परिचालन और रखरखाव लागत आती है।
अनुप्रयोगों की विस्तृत श्रृंखला: कठोर और अपघर्षक सामग्रियों के प्रसंस्करण के लिए अनुकूलित, खनन, उत्खनन, निर्माण सामग्री और खनिज प्रसंस्करण सहित विभिन्न उद्योगों के लिए उपयुक्त।
जॉ क्रशर अनुप्रयोग परिदृश्य
खनन: लौह अयस्क और तांबा अयस्क जैसे धातु अयस्कों की प्राथमिक पेराई
खदानें: ग्रेनाइट और बेसाल्ट जैसी कठोर चट्टानों की प्राथमिक पेराई
भवन निर्माण सामग्री उद्योग: चूना पत्थर और ब्लूस्टोन जैसे कच्चे माल को कुचलना
खनिज प्रसंस्करण संयंत्र: खनिज प्रसंस्करण में प्राथमिक पेराई चरण
बुनियादी ढांचा परियोजनाएं: राजमार्गों, रेलवे और जल संरक्षण परियोजनाओं के लिए समुच्चय की प्राथमिक क्रशिंग
जॉ क्रशर प्रक्रिया प्रवाह
खनन और उत्खनन में कठोर चट्टान की प्राथमिक क्रशिंग के लिए अनुकूलित प्रक्रिया:
कच्चे माल की फीडिंग: कच्चे अयस्क या बड़े रॉक ब्लॉक को एक वाइब्रेटिंग फीडर के माध्यम से जबड़े कोल्हू में समान रूप से डाला जाता है, जो एक साथ जबड़े कोल्हू के अनावश्यक भार को कम करने के लिए बारीक कणों और मिट्टी को पूर्व-स्क्रीन करता है।
जबड़ा प्राथमिक कुचलना: गतिमान जबड़ा और स्थिर जबड़ा बारी-बारी से एक-दूसरे की ओर और दूर जाते हैं, संपीड़न के माध्यम से सामग्री को विभाजित करते हैं, तोड़ते हैं और कुचलते हैं। गहरे कक्ष का डिज़ाइन और बड़ा फ़ीड उद्घाटन बड़े आकार की सामग्रियों को पूरी तरह से कुचलने को सुनिश्चित करता है, जिससे उच्च कुचल अनुपात और थ्रूपुट मिलता है। उच्च शक्ति वाली स्टील संरचना भारी भार के तहत स्थिर संचालन सुनिश्चित करती है।
निर्वहन और स्थानांतरण: प्राथमिक क्रशिंग के बाद, सामग्री को बेल्ट कन्वेयर के माध्यम से माध्यमिक क्रशिंग उपकरण (शंकु क्रशर या प्रभाव क्रशर) तक पहुंचाया जाता है। डिस्चार्ज ओपनिंग डाउनस्ट्रीम फ़ीड आवश्यकताओं से मेल खाने के लिए समायोज्य है।
धूल नियंत्रण और पर्यावरण संरक्षण: हरित खनन आवश्यकताओं को पूरा करते हुए, धूल उत्सर्जन को नियामक मानकों को पूरा करने के लिए फीडिंग और क्रशिंग अनुभागों में धूल संग्रह प्रणालियाँ स्थापित की जाती हैं।
प्रक्रिया के लाभ: गहरे कक्ष का डिज़ाइन उत्पादन क्षमता को 20% से अधिक बढ़ाता है और प्रति टन ऊर्जा खपत को 15% -30% तक कम करता है। प्राथमिक पेराई चरण में मुख्य उपकरण के रूप में, यह संपूर्ण उत्पादन लाइन के कुशल संचालन की नींव रखता है।
जॉ क्रशर सेवा की पेशकश
समाधान डिजाइन: हम अयस्क विशेषताओं, कठोरता के स्तर, उत्पादन क्षमता आवश्यकताओं और साइट की स्थितियों के आधार पर अनुकूलित प्राथमिक क्रशिंग समाधान प्रदान करते हैं, जिसमें उपकरण चयन और चैम्बर कॉन्फ़िगरेशन, प्रक्रिया डिजाइन और निवेश विश्लेषण पर रिटर्न शामिल है।
उपकरण निर्माण: आईएसओ गुणवत्ता प्रणाली का कड़ाई से पालन करते हुए, मुख्य घटकों (मूविंग जॉ, जॉ प्लेट्स और एक्सेंट्रिक शाफ्ट) को उच्च शक्ति, पहनने के लिए प्रतिरोधी सामग्री का उपयोग करके सटीक रूप से निर्मित किया जाता है और शिपमेंट से पहले नो-लोड परीक्षण से गुजरना पड़ता है।
इंस्टालेशन और कमीशनिंग: वास्तविक फ़ीड सामग्री के साथ इंस्टॉलेशन, कमीशनिंग और ट्रायल रन की देखरेख के लिए पेशेवर इंजीनियरों को साइट पर भेजा जाता है। स्थिर उत्पादन सुनिश्चित करने के लिए ऑपरेटरों को व्यापक प्रशिक्षण प्रदान किया जाता है।
संचालन और रखरखाव प्रबंधन: पूर्ण जीवनचक्र संचालन और रखरखाव सेवाएं, जिसमें नियमित निरीक्षण, घिसे-पिटे हिस्सों (जैसे जॉ प्लेट्स) की आपूर्ति और प्रतिस्थापन, दूरस्थ तकनीकी सहायता और अपग्रेड और रेट्रोफिट समाधान शामिल हैं।
जॉ क्रशर प्रोजेक्ट केस स्टडीज
नामीबिया में ग्रेनाइट खदान में मोटे क्रशिंग प्रोजेक्ट
परियोजना स्थान: एरोंगो क्षेत्र, नामीबिया उपकरण विन्यास: 1 पीई जॉ क्रशर सामग्री संसाधित: ग्रेनाइट (संपीड़न शक्ति 280 एमपीए, फ़ीड आकार ≤ 900 मिमी) डिजाइन क्षमता: 450 टन प्रति घंटा
परियोजना पृष्ठभूमि: ग्राहक बड़े पैमाने पर ग्रेनाइट खदान संचालित करता है। मूल जॉ क्रशर का बेयरिंग हाउसिंग अक्सर टूट जाता था, जिससे लगभग हर तीन महीने में मरम्मत के लिए डाउनटाइम की आवश्यकता होती थी। अपर्याप्त गहरे-कक्ष क्षमता के कारण बड़ी सामग्री के टुकड़े पलट गए, जिसके परिणामस्वरूप प्राथमिक क्रशिंग दक्षता कम हो गई और लाइन की समग्र उत्पादन क्षमता सीमित हो गई।
समाधान: एक एकल पीई जॉ क्रशर स्थापित किया गया था। मोनोलिथिक कास्ट स्टील बेयरिंग हाउसिंग क्रैकिंग के जोखिम को समाप्त करता है, जबकि गहरे कक्ष और बड़े फ़ीड उद्घाटन बड़े ग्रेनाइट ब्लॉकों को कुशलतापूर्वक संसाधित करते हैं। उच्च शक्ति वाली स्टील संरचना भारी भार के तहत स्थिर संचालन सुनिश्चित करती है।
परिचालन परिणाम: कमीशनिंग के बाद, मशीन शून्य बेयरिंग हाउसिंग विफलताओं के साथ 11 महीने तक लगातार चलती रही। डीप-चैम्बर डिज़ाइन ने प्राथमिक क्रशिंग दक्षता में 22% की वृद्धि की, जिससे समग्र उत्पादन क्षमता में वृद्धि हुई। जॉ प्लेट प्रतिस्थापन चक्र को 60 दिनों तक बढ़ा दिया गया, जो मूल उपकरण की तुलना में 50% सुधार था। प्रति यूनिट ऊर्जा खपत 18% कम हो गई। ग्राहक ने बताया कि उपकरण की विश्वसनीयता और दक्षता अपेक्षाओं से कहीं अधिक है और उसने इस मॉडल को खदान के लिए मानक प्राथमिक क्रशिंग कॉन्फ़िगरेशन के रूप में नामित किया है।
तकनीकी मापदंड:
Model
Inlet size( mm )
Processing capacity( t/h )
DLEV106
1060×700
200～300
DLEV125
1250×950
400～500
DLEV140
1400×1070
600～700
DLEV160
1600×1200
700～1000
जबड़ा कोल्हू अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या उच्च कठोरता वाले ग्रेनाइट को संसाधित करते समय जॉ क्रशर के असर वाले आवासों में दरार पड़ने का खतरा होता है?
ए: पीई/पीईडब्ल्यू श्रृंखला जॉ क्रशर के असर वाले आवासों में एक मोनोलिथिक कास्ट स्टील संरचना होती है, जो स्प्लिट-वेल्डेड डिज़ाइन की तुलना में उच्च शक्ति और अधिक प्रभाव प्रतिरोध प्रदान करती है। नामीबिया ग्रेनाइट परियोजना की वास्तविक प्रतिक्रिया 280 एमपीए की संपीड़न शक्ति के साथ प्रसंस्करण सामग्री के 11 महीनों के निरंतर संचालन के दौरान शून्य असर वाली आवास विफलताओं को इंगित करती है, जो हार्ड रॉक से जुड़े हेवी-ड्यूटी मोटे क्रशिंग स्थितियों के लिए पूर्ण अनुकूलनशीलता का प्रदर्शन करती है। खनन के लिए उच्च दक्षता पीई जबड़ा कोल्हू
प्रश्न: जॉ क्रशर का डीप-चेंबर डिज़ाइन मानक चैंबर की तुलना में आउटपुट को कितना बढ़ा देता है?
ए: डीप-चैंबर डिज़ाइन प्रभावी क्रशिंग वॉल्यूम को बढ़ाता है, जिससे सामग्री के बड़े टुकड़े अधिक गहन क्रशिंग के लिए चैंबर में लंबे समय तक रह सकते हैं, जिससे रिबाउंड और सामग्री रुकावटें कम हो जाती हैं। बड़े फीड ओपनिंग के साथ टिकाऊ जबड़ा क्रशर वास्तविक परियोजना प्रतिक्रिया से पता चलता है कि गहरे कक्ष डिजाइन मानक कक्षों की तुलना में प्राथमिक क्रशिंग दक्षता में 20% से अधिक सुधार करता है, जिससे समग्र उत्पादन क्षमता में वृद्धि होती है और प्रति टन ऊर्जा खपत में 15% -18% की कमी आती है।
प्रश्न: जॉ क्रशर पर जॉ प्लेट्स का प्रतिस्थापन चक्र क्या है? क्या रखरखाव की लागत अधिक है?
ए: जबड़े की प्लेटें उच्च शक्ति, पहनने के लिए प्रतिरोधी सामग्री से बनी होती हैं, और सरलीकृत संरचनात्मक डिजाइन प्रतिस्थापन को त्वरित और आसान बनाता है। इंटीग्रल कास्ट स्टील बेयरिंग हाउसिंग जॉ क्रशर, नामीबिया प्रोजेक्ट के फीडबैक से संकेत मिलता है कि ग्रेनाइट परिस्थितियों में, जॉ प्लेट प्रतिस्थापन चक्र 60 दिनों तक पहुंच जाता है - जो पारंपरिक जॉ क्रशर की तुलना में 50% सुधार है। प्रत्येक प्रतिस्थापन के लिए कम डाउनटाइम के साथ, कुल रखरखाव लागत 30% से अधिक कम हो जाती है, जिससे निरंतर उत्पादन सुनिश्चित होता है।
