मोबाइल क्रशिंग स्क्रीनिंग स्टेशन खनन खदान रोड समग्र प्रसंस्करण मॉड्यूलर उच्च दक्षता टर्नकी समाधान

उपकरण अवलोकन

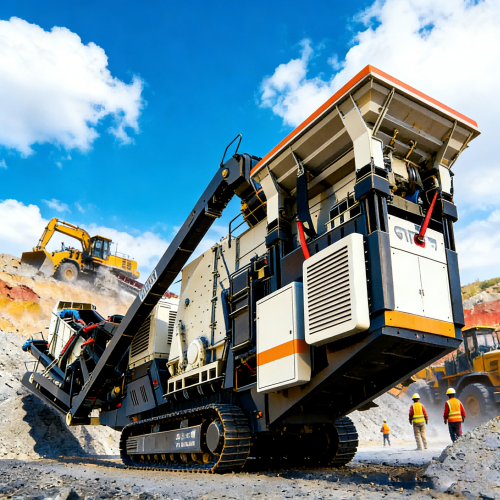

मोबाइल क्रशिंग और स्क्रीनिंग स्टेशन एक पूरी तरह से एकीकृत उत्पादन मंच है जो मोबाइल चेसिस पर एक या अधिक मानक स्वतंत्र इकाइयों में फीडिंग, क्रशिंग, कन्वेयरिंग और स्क्रीनिंग कार्यों को मॉड्यूलर करता है। बार-बार स्थानांतरण की आवश्यकता वाले छोटे से मध्यम पैमाने के संचालन के लिए डिज़ाइन किया गया, यह स्व-चालित या कर्षण-संचालित प्रणाली कॉम्पैक्ट आयामों, पूर्ण कार्यक्षमता और विस्तारित थ्रूपुट के लिए समानांतर में कई इकाइयों को जोड़ने के लचीलेपन के साथ 40 से 500 टन प्रति घंटे की आपूर्ति करती है।

मुख्य हाइलाइट्स

एकीकृत मॉड्यूलर डिज़ाइन प्रत्येक मोबाइल क्रशिंग और स्क्रीनिंग स्टेशन कई प्रक्रिया मॉड्यूल - फीडिंग, क्रशिंग, स्क्रीनिंग और कन्वेइंग - को एक एकल स्व-निहित उत्पादन इकाई में जोड़ता है। अंतर्निहित विद्युत नियंत्रण प्रणाली, हाइड्रोलिक पंप स्टेशन और ऑपरेटर इंटरफ़ेस बाहरी बिजली स्रोत से कनेक्शन और न्यूनतम कमीशनिंग समय के साथ तत्काल उत्पादन को सक्षम बनाता है। यह स्थिर संयंत्रों के लिए आवश्यक ठोस नींव और सिविल कार्यों को समाप्त कर देता है, जिससे तैनाती के दौरान सामग्री और श्रम लागत में नाटकीय रूप से कमी आती है।

साइट लचीलेपन के लिए तीन पावर कॉन्फ़िगरेशन वह पावर समाधान चुनें जो आपकी साइट की स्थितियों से मेल खाता हो। बाहरी बिजली आपूर्ति कॉन्फ़िगरेशन पूरी तरह से क्रॉलर यात्रा के लिए डीजल इंजन का उपयोग करता है, जबकि उत्पादन शक्ति मुख्य बिजली या बाहरी जनरेटर सेट से आती है, जो सबसे कम परिचालन लागत की पेशकश करती है। हाइब्रिड ऑयल-इलेक्ट्रिक कॉन्फ़िगरेशन ऑनबोर्ड डीजल-चालित जनरेटर से क्रशिंग और स्क्रीनिंग चलाता है, जिससे ईंधन दक्षता बनाए रखते हुए बाहरी बिजली की आवश्यकता समाप्त हो जाती है। मानक डीजल कॉन्फ़िगरेशन पूर्ण हाइड्रोलिक नियंत्रण वाले एकल डीजल इंजन से हर चीज - यात्रा और उत्पादन - को शक्ति प्रदान करता है, जो बिना ग्रिड पहुंच वाले दूरस्थ स्थानों के लिए अधिकतम स्वतंत्रता प्रदान करता है।

सुपीरियर गतिशीलता और तीव्र स्थानांतरण प्रत्येक मोबाइल इकाई की कॉम्पैक्ट लंबाई और संकीर्ण चौड़ाई मानक सड़कों और उबड़-खाबड़ कार्य स्थल इलाके में लचीली आवाजाही की अनुमति देती है। मोबाइल क्रशिंग स्क्रीनिंग स्टेशन क्रश-एज़-यू-मूव सिद्धांत पर काम करता है, जैसे-जैसे खदान आगे बढ़ती है या परियोजना आगे बढ़ती है, स्थानांतरित हो जाती है। एक छोटा मोड़ त्रिज्या और स्थितियों के बीच तेज़ संक्रमण गति सामग्री ढुलाई दूरी और परिवहन लागत को कम करती है। यह गतिशीलता रैखिक बुनियादी ढांचा परियोजनाओं में विशेष रूप से महत्वपूर्ण है जहां कार्य मोर्चा लगातार आगे बढ़ता है।

वर्षों के मोबाइल स्टेशन डिजाइन अनुभव के साथ झोंगयु डिंगली टेक्नोलॉजी सेंटर द्वारा इंजीनियर ऑटोमोटिव-ग्रेड बिल्ड क्वालिटी और औद्योगिक सौंदर्यशास्त्र, प्रत्येक चेसिस और संरचना हेवी-ड्यूटी स्थायित्व के साथ संरचनात्मक सौंदर्यशास्त्र को जोड़ती है। ऑटोमोटिव-ग्रेड पेंटिंग तकनीक संक्षारण-प्रतिरोधी, दृष्टिगत रूप से समन्वित फिनिश प्रदान करती है जो वैश्विक स्तर पर विभिन्न जलवायु और कामकाजी परिस्थितियों में टिकी रहती है। डिज़ाइन दर्शन संवेदी अपील को समझौता न करने वाली व्यावहारिकता के साथ संतुलित करता है, यह सुनिश्चित करता है कि उपकरण किसी भी कार्य स्थल पर पेशेवर छवि प्रस्तुत करते समय विश्वसनीय रूप से प्रदर्शन करता है।

लचीली प्रक्रिया कॉन्फ़िगरेशन मॉड्यूलर आर्किटेक्चर असीमित कॉन्फ़िगरेशन विविधताओं का समर्थन करता है - मोटे क्रशिंग, मध्यम क्रशिंग, फाइन क्रशिंग और मल्टी-स्टेज स्क्रीनिंग - सभी मानकीकृत मॉड्यूल के संयोजन से प्राप्त किए जा सकते हैं। चाहे कठोर चट्टान, नरम पत्थर, या पुनर्नवीनीकरण सामग्री का प्रसंस्करण हो, मोबाइल क्रशिंग स्क्रीनिंग उत्पादन लाइन को कण आकार, आकार और उन्नयन के लिए सटीक उत्पाद विनिर्देशों के अनुरूप बनाया जा सकता है। कई इकाइयों का समानांतर कनेक्शन 500 टन प्रति घंटे की सिंगल-लाइन क्षमता से अधिक थ्रूपुट को मापता है।

आदर्श अनुप्रयोग

खनन और खदान संचालन निष्कर्षण स्थल पर अयस्क, चूना पत्थर, ग्रेनाइट, बेसाल्ट और अन्य खनिज सामग्री की प्रक्रिया करते हैं। मोबाइल क्रशिंग स्क्रीनिंग स्टेशन दूर स्थित स्थिर संयंत्रों तक महंगे डंप ट्रक को ले जाने की समस्या को समाप्त करता है, जिससे ईंधन की खपत और चक्र के समय में कमी आती है और विस्फोट स्थल पर सीधे उत्पादन संभव हो जाता है।

सड़क और एक्सप्रेसवे निर्माण एक मोबाइल क्रशर स्क्रीन प्लांट के साथ आगे बढ़ने वाली सड़क संरेखण का पालन करें जो उपयोग के बिंदु पर बेस कोर्स समुच्चय, उप-आधार सामग्री और डामर-ग्रेड कुचल पत्थर का उत्पादन करता है। तीव्र सेटअप और टियर-डाउन चक्र राजमार्ग निर्माण दल की गति से मेल खाता है।

जलविद्युत और बांध परियोजनाएं सुदूर नदी घाटी स्थानों पर तैनात की जाती हैं जहां स्थिर संयंत्र निर्माण अव्यावहारिक है। मोबाइल क्रशिंग स्क्रीनिंग उत्पादन लाइन स्थायी बुनियादी ढांचे की आवश्यकता के बिना बांध निर्माण, स्पिलवे संरचनाओं और पावरहाउस नींव के लिए स्थानीय रूप से प्राप्त चट्टान को कंक्रीट समुच्चय में संसाधित करती है।

रेलवे और ब्रिज इन्फ्रास्ट्रक्चर रैखिक रेल गलियारों के साथ उच्च गुणवत्ता वाले गिट्टी और संरचनात्मक कंक्रीट समुच्चय की आपूर्ति करता है। स्व-स्थानांतरण क्षमता रेलवे निर्माण लॉजिस्टिक्स के साथ पूरी तरह से संरेखित होती है, जहां ट्रैक बिछाने की प्रगति के साथ कुल मांग बिंदु प्रतिदिन बदलता है।

सड़क निर्माण समग्र उत्पादन के लिए प्रक्रिया प्रवाह

विस्फोटित चट्टान या खदान से चलने वाली सामग्री को मोबाइल फीडिंग मॉड्यूल में लोड किया जाता है, जहां एक कंपन करने वाला ग्रिजली फीडर प्राथमिक क्रशिंग से पहले जुर्माना निकाल देता है। फिर सामग्री को प्राथमिक कमी के लिए मोबाइल जॉ क्रशर में ले जाया जाता है, इसके बाद आकार में और कमी के लिए द्वितीयक शंकु या इम्पैक्ट क्रशर मॉड्यूल में स्थानांतरित किया जाता है। एक ऑनबोर्ड स्क्रीनिंग मॉड्यूल कुचले गए उत्पाद को निर्दिष्ट अंशों में वर्गीकृत करता है, बड़े आकार को बंद सर्किट में सेकेंडरी क्रशर में वापस प्रसारित किया जाता है ताकि यह सुनिश्चित किया जा सके कि 100 प्रतिशत आउटपुट विनिर्देशों को पूरा करता है। तैयार समुच्चय को रेडियल स्टॉकपाइल कन्वेयर पर डिस्चार्ज किया जाता है।

संपूर्ण लाइन को थ्रूपुट, बिजली की खपत और असर तापमान की वास्तविक समय की निगरानी के साथ एक केंद्रीकृत ऑपरेटर पैनल से नियंत्रित किया जाता है। एक हाइड्रोलिक लेवलिंग सिस्टम प्रत्येक मॉड्यूल को मिनटों के भीतर स्थिर कर देता है। जब काम आगे बढ़ता है, तो पूरी क्रशिंग और स्क्रीनिंग ट्रेन को तोड़ा जा सकता है, परिवहन किया जा सकता है, और एक ही शिफ्ट के भीतर अगले स्थान पर पुनः जोड़ा जा सकता है, जिससे फ़र्श या मिट्टी के काम के संचालन के लिए निरंतर समग्र आपूर्ति बनी रहती है।

ईपीसीओ टर्नकी सेवा प्रतिबद्धता

समाधान डिजाइन और कॉन्फ़िगरेशन इंजीनियरिंग हमारी इंजीनियरिंग टीम इष्टतम मोबाइल क्रशिंग स्क्रीनिंग स्टेशन कॉन्फ़िगरेशन का प्रस्ताव करने के लिए आपके कच्चे माल की विशेषताओं, उत्पादन लक्ष्य, साइट स्थलाकृति और रसद बाधाओं का मूल्यांकन करती है। प्रत्येक प्रस्ताव में प्रक्रिया प्रवाह आरेख, 3डी साइट लेआउट, बिजली खपत अनुमान और अनुमानित आउटपुट ग्रेडेशन वक्र शामिल हैं। हम साइट पर बिजली की उपलब्धता और ईंधन लॉजिस्टिक्स के आधार पर उपयुक्त बिजली विन्यास - बाहरी, हाइब्रिड, या डीजल - की अनुशंसा करते हैं।

उपकरण विनिर्माण और प्री-डिलीवरी परीक्षण कोर मॉड्यूल आईएसओ-प्रमाणित गुणवत्ता प्रबंधन के तहत घर में निर्मित होते हैं और शिपमेंट से पहले पूर्ण फैक्ट्री स्वीकृति परीक्षण से गुजरते हैं: सभी ड्राइव और कन्वेयर का नो-लोड रन-इन, हाइड्रोलिक सिस्टम सत्यापन, विद्युत नियंत्रण परीक्षण और संरचनात्मक अखंडता निरीक्षण। 140 से अधिक सक्रिय पेटेंट के साथ, हमारे उपकरण मोबाइल प्लांट डिजाइन में निरंतर नवाचार को दर्शाते हैं।

इंस्टालेशन कमीशनिंग और ऑपरेटर ट्रेनिंग फील्ड सर्विस इंजीनियर ऑन-साइट पोजिशनिंग, इंटर-मॉड्यूल कनेक्शन, इलेक्ट्रिकल हुकअप और सिस्टम कैलिब्रेशन की निगरानी करते हैं। कमीशनिंग में प्रगतिशील लोड परीक्षण, उत्पाद उन्नयन सत्यापन और दैनिक प्रक्रियाओं, रखरखाव कार्यक्रम और आपातकालीन प्रतिक्रिया को कवर करने वाला ऑपरेटर प्रशिक्षण शामिल है। उपकरण आगमन से पूर्ण उत्पादन तत्परता तक का सामान्य समय: 58 दिन।

संचालन रखरखाव और दीर्घकालिक समर्थन दूरस्थ प्रदर्शन निगरानी, ​​​​निवारक रखरखाव कार्यक्रम, पहनने वाले हिस्सों की आपूर्ति समझौतों और वैकल्पिक ओ एंड एम प्रबंधित सेवा अनुबंधों के माध्यम से पोस्ट-कमीशनिंग समर्थन जारी रहता है। दक्षिण पूर्व एशिया में हमारा स्पेयर पार्ट्स वितरण नेटवर्क जॉ प्लेट्स, कोन लाइनर्स, स्क्रीन मेश, कन्वेयर बेल्ट और हाइड्रोलिक सिस्टम पार्ट्स सहित महत्वपूर्ण घटकों का तेजी से वितरण सुनिश्चित करता है।

सिद्ध परियोजना प्रदर्शन

एक्सप्रेसवे निर्माण समग्र आपूर्ति - सेंट्रल लूजॉन, फिलीपींस एक 300 टीपीएच मोबाइल क्रशिंग स्क्रीनिंग स्टेशन जो जॉ क्रशर प्राइमरी, कोन क्रशर सेकेंडरी और ट्रिपल-डेक स्क्रीनिंग मॉड्यूल के साथ कॉन्फ़िगर किया गया है, जो 62 किलोमीटर एक्सप्रेसवे परियोजना के लिए सभी बेस कोर्स, सब-बेस और डामर समुच्चय की आपूर्ति करता है। सड़क संरेखण आगे बढ़ने के साथ मोबाइल क्रशर स्क्रीन प्लांट को 14 महीनों में 11 बार स्थानांतरित किया गया, प्रत्येक स्थानांतरण - जिसमें टूट-फूट, परिवहन और पुनः चालू करना शामिल है - 8 घंटे के भीतर पूरा हो गया। परियोजना प्रबंधक ने दूर स्थित स्थिर खदान से सोर्सिंग की तुलना में लगभग 35 प्रतिशत की कुल लागत बचत की सूचना दी, मुख्य रूप से समाप्त ढुलाई से। निर्माण स्थल ग्रिड से जुड़े बाहरी बिजली आपूर्ति विन्यास ने परियोजना के सभी उपकरणों के बीच सबसे कम कुल परिचालन लागत प्रदान की।

हाइड्रोपावर स्टेशन समग्र उत्पादन - उत्तरी सुमात्रा, इंडोनेशिया एक 200 टीपीएच मोबाइल क्रशिंग और स्क्रीनिंग उत्पादन लाइन ने रन-ऑफ-रिवर हाइड्रोपावर स्टेशन के लिए एंडसाइट नदी के बोल्डर को कंक्रीट समुच्चय में संसाधित किया। सुदूर पर्वतीय स्थल पर ग्रिड पावर की पूर्ण अनुपस्थिति के कारण मानक डीजल कॉन्फ़िगरेशन का चयन किया गया था। एकीकृत मॉड्यूलर डिज़ाइन ने संपूर्ण उत्पादन लाइन को बड़े आकार के परमिट के बिना मानक लो-बेड ट्रेलरों पर संकीर्ण पहाड़ी सड़कों के माध्यम से ले जाने की अनुमति दी। 4,500 इंजन घंटों से अधिक उच्च आर्द्रता वाली उष्णकटिबंधीय परिस्थितियों में निरंतर संचालन के बावजूद, ऑटोमोटिव-ग्रेड पेंटेड संरचनाओं में कोई महत्वपूर्ण क्षरण नहीं दिखा। ग्राहक ने बताया कि कुल उत्पादन लागत बजटीय स्थिर संयंत्र विकल्प से 28 प्रतिशत कम है।

खदान स्थल सेकेंडरी क्रशिंग - दक्षिण पूर्व एशिया कॉपर-गोल्ड ऑपरेशन एक लचीला-कॉन्फिगरेशन मोबाइल क्रशिंग स्क्रीनिंग स्टेशन एक मध्य स्तरीय खनन ऑपरेशन के लिए 180 टीपीएच हार्ड कॉपर-गोल्ड अयस्क प्रसंस्करण के लिए सेकेंडरी क्रशिंग प्रदान करता है। हाइब्रिड ऑयल-इलेक्ट्रिक पावर कॉन्फ़िगरेशन ने बाहरी बिजली आपूर्ति से मुक्ति के साथ ईंधन दक्षता को संतुलित किया, एक खदान में एक महत्वपूर्ण लाभ जहां ग्रिड कनेक्शन की अनुमति में देरी हुई थी। ग्राहक ने विशेष रूप से तेजी से कमीशनिंग की प्रशंसा की - उपकरण आगमन के 10 दिनों के भीतर उत्पादन शुरू हो गया - और मॉड्यूलर डिजाइन जिसने छह महीने बाद थ्रूपुट आवश्यकताओं में वृद्धि के साथ तृतीयक क्रशिंग मॉड्यूल को जोड़ने की अनुमति दी। प्रारंभिक एकल-मॉड्यूल सेटअप से तीन-मॉड्यूल कॉन्फ़िगरेशन तक कुल परियोजना विस्तार निर्धारित 72-घंटे के रखरखाव शटडाउन के दौरान पूरा किया गया था।

अक्सर पूछे जाने वाले प्रश्नों

क्या एक मोबाइल क्रशिंग स्क्रीनिंग स्टेशन खनन खदान समुच्चय प्रसंस्करण के लिए एक स्थिर संयंत्र की उत्पादन क्षमता और उत्पाद की गुणवत्ता से मेल खा सकता है?

एक उचित रूप से कॉन्फ़िगर किया गया मोबाइल क्रशिंग स्क्रीनिंग स्टेशन गतिशीलता के निर्णायक लाभ को जोड़ते हुए समान रेटेड क्षमता के एक स्थिर संयंत्र को बराबर क्रशिंग अनुपात, उत्पाद ग्रेडेशन और कण आकार प्रदान करता है। मॉड्यूलर डिज़ाइन क्रशिंग प्रदर्शन से समझौता नहीं करता है - प्रत्येक मॉड्यूल में उनके स्थिर समकक्षों के समान क्रशर, स्क्रीन और कन्वेयर विनिर्देश होते हैं। खनन खदान समग्र प्रसंस्करण टर्नकी समाधानों के लिए, मोबाइल स्टेशन अतिरिक्त रूप से एक स्थिर संयंत्र की 6 से 12 महीने की निर्माण समयरेखा को समाप्त कर देता है और पूंजी मूल्य को संरक्षित करते हुए परियोजनाओं के बीच स्थानांतरित किया जा सकता है। कई ऑपरेटर एक ही उत्पादन लाइन से प्रति घंटे 40 से 500 टन का उत्पादन हासिल करते हैं, उस सीमा से परे समानांतर कनेक्शन स्केलिंग के साथ।

एक मोबाइल क्रशर स्क्रीन प्लांट सड़क निर्माण और जलविद्युत परियोजनाओं में विभिन्न प्रकार की सामग्री को कैसे संभालता है?

मॉड्यूलर मोबाइल क्रशर स्क्रीन प्लांट विनिमेय कॉन्फ़िगरेशन के माध्यम से सामग्री लचीलेपन के लिए डिज़ाइन किया गया है। सड़क निर्माण परियोजनाओं में पाए जाने वाले ग्रेनाइट और बेसाल्ट जैसे कठोर और अपघर्षक चट्टानों के लिए, जॉ-प्लस-कोन क्रशर कॉन्फ़िगरेशन न्यूनतम पहनने की लागत के साथ उच्च कटौती अनुपात प्रदान करता है। जलविद्युत परियोजनाओं में आम तौर पर नरम चूना पत्थर और मध्यम अपघर्षक सामग्रियों के लिए, एक जबड़ा-प्लस-प्रभाव कोल्हू व्यवस्था कम विशिष्ट ऊर्जा खपत पर उच्च थ्रूपुट प्रदान करती है। स्क्रीन डेक को विभिन्न जाल आकारों के साथ फिट किया जा सकता है, और क्लोज-सर्किट रीसर्क्युलेशन सिस्टम यह सुनिश्चित करता है कि सभी अंतिम उत्पाद फ़ीड परिवर्तनशीलता की परवाह किए बिना सटीक विनिर्देशों को पूरा करते हैं। यह कॉन्फ़िगरेशन लचीलापन मोबाइल क्रशिंग स्क्रीनिंग उत्पादन लाइन को आउटपुट गुणवत्ता से समझौता किए बिना विविध भूविज्ञान में उपयुक्त बनाता है।

ब्रिज इंफ्रास्ट्रक्चर और लचीली कॉन्फ़िगरेशन सेवा के लिए मोबाइल क्रशिंग स्क्रीनिंग उत्पादन लाइन खरीदने के बाद मैं किस निरंतर समर्थन और स्पेयर पार्ट्स की उपलब्धता की उम्मीद कर सकता हूं?

हमारी ब्रिज इंफ्रास्ट्रक्चर लचीली कॉन्फ़िगरेशन सेवा पूरे उपकरण जीवनचक्र में फैली हुई है। इसमें इंस्टॉलेशन और कमीशनिंग के लिए फैक्ट्री-प्रशिक्षित फील्ड इंजीनियर, रिमोट डायग्नोस्टिक क्षमता वाली एक समर्पित बिक्री के बाद की प्रतिक्रिया टीम और वास्तविक परिचालन घंटों के आधार पर निवारक रखरखाव शेड्यूलिंग शामिल है। महत्वपूर्ण पहनने वाले हिस्से - क्रशर जॉ प्लेट्स, कोन मेंटल और बाउल लाइनर, स्क्रीन मेश, इम्पैक्ट बार, कन्वेयर बेल्ट और हाइड्रोलिक घटक - ऑर्डर की पुष्टि के 48 घंटों के भीतर भेजने के लिए दक्षिण पूर्व एशिया में क्षेत्रीय वितरण केंद्रों पर स्टॉक किए जाते हैं। अधिकतम परिचालन निरंतरता की आवश्यकता वाले ग्राहकों के लिए, हम कंसाइनमेंट स्टॉक समझौतों की पेशकश करते हैं जो परियोजना स्थल पर सीधे उच्च-घिसाव वाली वस्तुओं की पूर्व-निर्धारित सूची रखते हैं। वैकल्पिक ओ एंड एम प्रबंधित सेवा अनुबंध ऑपरेटरों को मोबाइल क्रशिंग और स्क्रीनिंग उत्पादन लाइन का पूर्ण स्वामित्व बनाए रखते हुए हमारी टीम को दिन-प्रतिदिन की उत्पादन जिम्मेदारी हस्तांतरित करने की अनुमति देते हैं।
