क्रॉलर मोबाइल कोन क्रशर स्टेशन खदान खनन माध्यमिक तृतीयक क्रशिंग हाइड्रोलिक उच्च दक्षता क्यूबिकल समाधान

उपकरण अवलोकन

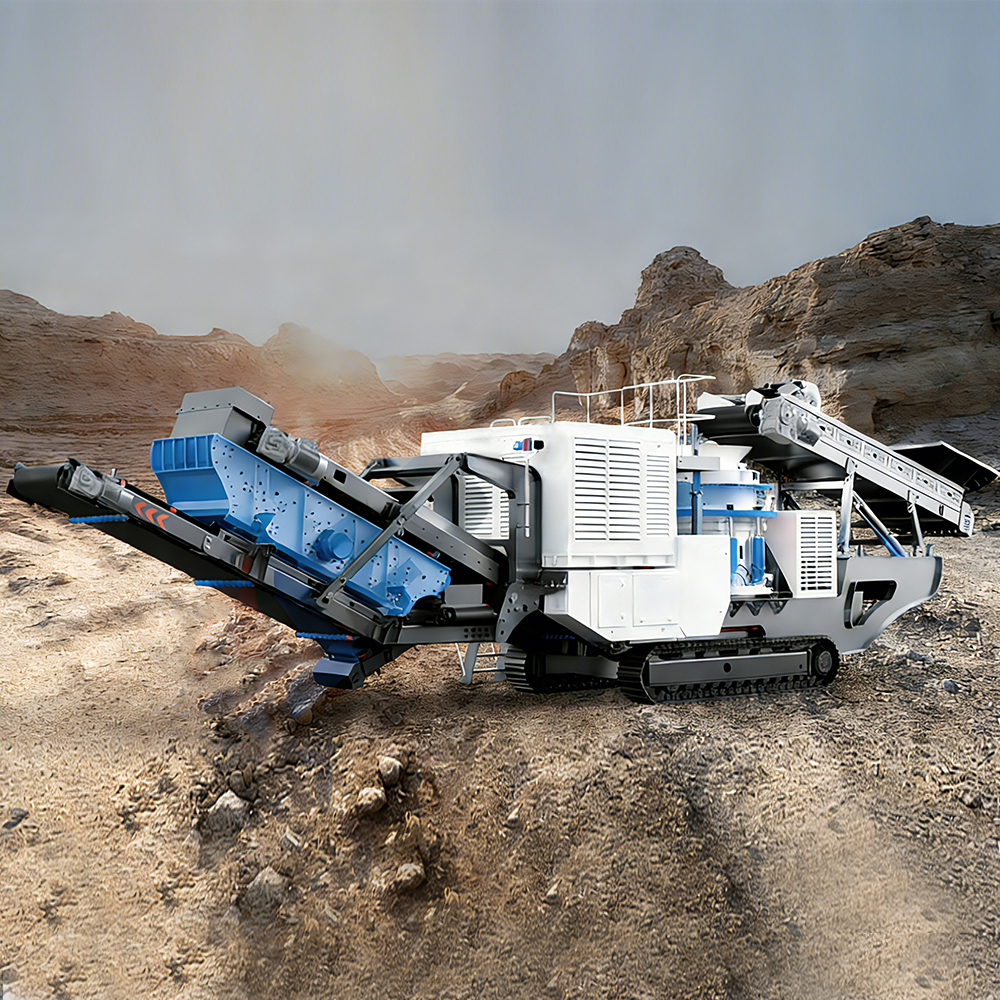

क्रॉलर-माउंटेड मोबाइल कोन क्रशिंग स्टेशन एक अगली पीढ़ी का माध्यमिक और तृतीयक क्रशिंग समाधान है जिसे उन्नत यूरोपीय और अमेरिकी हाइड्रोलिक कोन क्रशर तकनीक के आधार पर तैयार किया गया है। उत्खनन, खनन, समग्र उत्पादन और निर्माण अपशिष्ट पुनर्चक्रण के लिए डिज़ाइन की गई यह इकाई उच्च क्रशिंग बल और उत्कृष्ट क्यूबिकल कण आकार के साथ कम ऊर्जा खपत को जोड़ती है।

मुख्य हाइलाइट्स

हाइड्रोलिक कोन क्रशिंग तकनीक उच्च थ्रूपुट के लिए बढ़े हुए सनकी थ्रो के साथ आयातित हाइड्रोलिक कोन क्रशर डिज़ाइन पर निर्मित है। स्तरित संपीड़न क्रशिंग सिद्धांत बेहतर कटौती अनुपात और अच्छी तरह से वर्गीकृत क्यूबिकल समुच्चय प्रदान करता है जबकि गाढ़ा घिसाव वाला लाइनर सेवा जीवन बढ़ाता है और प्रतिस्थापन लागत में कटौती करता है।

स्वचालित बुद्धिमान नियंत्रण उन्नत हाइड्रोलिक स्नेहन के साथ एक एकीकृत स्वचालित नियंत्रण प्रणाली मैन्युअल हस्तक्षेप को कम करती है। लेवल सेंसर के साथ वेरिएबल-फ़्रीक्वेंसी फीडिंग पूर्ण चैम्बर उपयोग सुनिश्चित करती है, जबकि मैग्नेटिक आयरन रिमूवर प्लस मेटल डिटेक्टर डाउनस्ट्रीम उपकरणों के लिए डबल-लेयर संदूषण सुरक्षा प्रदान करता है।

अल्ट्रा-टिकाऊ मोबाइल चेसिस जहाज के आकार का आई-बीम फ्रेम Q355B कम-मिश्र धातु उच्च-शक्ति संरचनात्मक स्टील से वेल्डेड है, जो असाधारण मरोड़ कठोरता और थकान प्रतिरोध प्रदान करता है। यूके-आयातित क्रॉलर ट्रैक एक मॉड्यूलर डिज़ाइन द्वारा समर्थित गंभीर इलाके की स्थितियों में चिकनी गतिशीलता प्रदान करते हैं जो रखरखाव पहुंच को सरल बनाता है। एक फोल्डेबल रिटर्न बेल्ट और हाइड्रोलिक लिफ्टिंग फीडर साइटों के बीच लागत प्रभावी स्थानांतरण के लिए परिवहन आयाम को कम करते हैं।

लचीले कॉन्फ़िगरेशन विकल्प एक पूर्ण एकीकृत क्रशिंग लाइन बनाने के लिए जबड़े क्रशर, स्क्रीनिंग इकाइयों और कन्वेयरिंग सिस्टम के साथ निर्बाध रूप से जोड़े जाते हैं। वैकल्पिक ऐड-ऑन में एक धूल दमन प्रणाली शामिल है जिसमें स्प्रे या नैनो-फिल्म तकनीक, खड़ी-कोण संदेश के लिए हेरिंगबोन रिटर्न बेल्ट और उच्च स्थापित पावर रेटिंग के लिए प्रबलित मुख्य शाफ्ट असेंबली शामिल हैं।

आदर्श अनुप्रयोग

उत्खनन और खनन संचालन चूना पत्थर, ग्रेनाइट, बेसाल्ट और डायबेस सहित कठोर चट्टान, अयस्क और प्राकृतिक पत्थर की माध्यमिक और तृतीयक पेराई। उच्च-मूल्य वाले डाउनस्ट्रीम प्रसंस्करण के लिए सुसंगत क्यूबिकल समुच्चय प्रदान करता है।

निर्माण अपशिष्ट पुनर्चक्रण कंक्रीट मलबे, डामर मिलिंग और विध्वंस अपशिष्ट को सड़क आधार, बैकफ़िल और नए कंक्रीट उत्पादन के लिए विनिर्देशों को पूरा करने वाले प्रीमियम पुनर्नवीनीकरण समुच्चय में पुन: संसाधित करता है।

सड़क और बुनियादी ढांचा परियोजनाएं सख्त कण आकार आवश्यकताओं के साथ राजमार्ग बेस कोर्स, रेलवे गिट्टी, कंक्रीट बैचिंग और डामर मिश्रण संयंत्रों के लिए क्यूबिकल समुच्चय का उत्पादन करती हैं।

औद्योगिक समुच्चय आपूर्ति सीमेंट संयंत्रों, प्रीकास्ट कंक्रीट सुविधाओं और वाणिज्यिक समुच्चय वितरण नेटवर्क के लिए अच्छी तरह से वर्गीकृत सामग्री के उच्च मात्रा में उत्पादन को बनाए रखती है।

खदान माध्यमिक क्रशिंग के लिए प्रक्रिया प्रवाह

मोबाइल शंकु कोल्हू स्टेशन एक विशिष्ट खदान माध्यमिक क्रशिंग सर्किट में निम्नानुसार एकीकृत होता है:

कच्चे माल को प्राथमिक जॉ क्रशर से या सीधे खदान क्षेत्र से उत्खनन या व्हील लोडर के माध्यम से चर-आवृत्ति कंपन फीडर में पहुंचाया जाता है। चैम्बर स्तर सेंसर फीडबैक के आधार पर फीडर मीटर सामग्री प्रवाह, यह सुनिश्चित करता है कि शंकु कोल्हू हर समय इष्टतम गुहा भरने पर काम करता है।

सामग्री हाइड्रोलिक शंकु क्रशिंग कक्ष में प्रवेश करती है जहां स्तरित संपीड़न क्रशिंग उच्च कमी अनुपात पर कण आकार को कम करती है। बढ़ा हुआ सनकी थ्रो थ्रूपुट को बढ़ाता है जबकि अनुकूलित क्रशिंग चैम्बर प्रोफाइल सुनिश्चित करता है कि प्रत्येक कण कई संपीड़न क्षेत्रों से गुजरता है, न्यूनतम परतदार और लम्बी सामग्री के साथ क्यूबिकल समुच्चय का उत्पादन करता है।

कुचली हुई सामग्री मुख्य बेल्ट कन्वेयर पर छोड़ी जाती है। एक ओवर-बेल्ट चुंबकीय विभाजक स्वचालित रूप से ट्रैम्प आयरन और स्टील संदूषकों को निकालता है। यदि क्रश न होने वाली वस्तुओं का पता चलता है, तो डाउनस्ट्रीम में स्थित एक मेटल डिटेक्टर स्वचालित रूप से बंद हो जाता है, जिससे कोन क्रशर को भयावह क्षति से बचाया जा सकता है।

कुचला हुआ उत्पाद अंतिम आकार के अंशों में वर्गीकरण के लिए डाउनस्ट्रीम मोबाइल स्क्रीनिंग यूनिट में डाला जाता है। बड़े आकार की सामग्री को क्लोज-सर्किट ऑपरेशन के लिए रिटर्न कन्वेयर के माध्यम से शंकु कोल्हू में वापस भेजा जा सकता है, जिससे लक्ष्य विनिर्देश पर उत्पाद की उपज अधिकतम हो सकती है।

एकीकृत स्प्रे नोजल या वैकल्पिक नैनो-फिल्म प्रणाली के माध्यम से धूल दमन बनाए रखा जाता है, जिससे 300 टन प्रति घंटे से अधिक उत्पादन दर पर भी पर्यावरणीय नियमों का अनुपालन सुनिश्चित होता है।

ईपीसीओ टर्नकी सेवा प्रतिबद्धता

तीन दशकों से अधिक के परियोजना वितरण अनुभव और वैश्विक बाजारों में तैनात 2,000 से अधिक सक्रिय उत्पादन लाइनों के साथ, हमारी सेवा संपूर्ण परियोजना जीवनचक्र को शामिल करती है।

समाधान डिजाइन और इंजीनियरिंग हमारी इंजीनियरिंग टीम आपके सटीक उत्पादन लक्ष्यों से मेल खाने वाली एक अनुकूलित क्रशिंग फ्लोशीट डिजाइन करने के लिए साइट मूल्यांकन, सामग्री विश्लेषण और थ्रूपुट मॉडलिंग करती है। प्रत्येक प्रस्ताव में किसी भी प्रतिबद्धता से पहले 3डी प्लांट लेआउट, उपकरण चयन तर्क और अनुमानित आरओआई विश्लेषण शामिल होता है।

उपकरण विनिर्माण और गुणवत्ता आश्वासन सभी मुख्य उपकरण आईएसओ-प्रमाणित गुणवत्ता प्रबंधन प्रणालियों के तहत घर में ही निर्मित किए जाते हैं। मोबाइल कोन क्रशर स्टेशन शिपमेंट से पहले नो-लोड रन-इन, लोड सिमुलेशन और हाइड्रोलिक सिस्टम सत्यापन सहित फैक्ट्री स्वीकृति परीक्षण से गुजरता है। हमारे पास क्रशिंग, स्क्रीनिंग और सामग्री प्रबंधन प्रौद्योगिकियों में 140 से अधिक सक्रिय पेटेंट हैं।

इंस्टालेशन कमीशनिंग और प्रशिक्षण हमारे फील्ड सर्विस इंजीनियर ऑन-साइट असेंबली, इलेक्ट्रिकल इंटीग्रेशन और सिस्टम कैलिब्रेशन की निगरानी करते हैं। पूर्ण कमीशनिंग में उत्पादन रैंप-अप समर्थन और दैनिक संचालन, नियमित रखरखाव और आपातकालीन प्रक्रियाओं को कवर करने वाला ऑपरेटर प्रशिक्षण शामिल है। कंटेनर आगमन से लेकर पूर्ण उत्पादन तैयारी तक सामान्य तैनाती 58 दिनों के भीतर पूरी हो जाती है।

संचालन रखरखाव और प्रबंधित सेवाएँ कमीशनिंग से परे, हम दूरस्थ निगरानी, ​​​​निर्धारित रखरखाव कार्यक्रम, पहनने वाले हिस्सों की आपूर्ति समझौते, और वैकल्पिक संचालन-और-रखरखाव (ओ एंड एम) प्रबंधित सेवा अनुबंध सहित चल रही तकनीकी सहायता प्रदान करते हैं। हमारा वैश्विक स्पेयर पार्ट्स नेटवर्क यह सुनिश्चित करता है कि महत्वपूर्ण घटक न्यूनतम लीड समय के साथ आपकी साइट तक पहुंचें।

सिद्ध परियोजना प्रदर्शन

चूना पत्थर खदान माध्यमिक क्रशिंग परियोजना - लूजॉन, फिलीपींस मनीला निर्माण बाजार की सेवा करने वाले चूना पत्थर कुल उत्पादन लाइन में 250 टीपीएच मोबाइल शंकु क्रशर स्टेशन को माध्यमिक क्रशिंग इकाई के रूप में तैनात किया गया था। इकाई माइनस-200 मिमी जॉ क्रशर डिस्चार्ज की प्रक्रिया करती है, जिससे लगातार क्यूबिकल आकार में 0-5 मिमी निर्मित रेत, 5-10 मिमी, 10-20 मिमी और 20-31.5 मिमी वर्गीकृत समुच्चय का उत्पादन होता है। ग्राहक ने अपने पिछले स्थिर शंकु कोल्हू सेटअप की तुलना में डीजल ईंधन की खपत में 22 प्रतिशत की कमी की सूचना दी, जिसमें हाइड्रोलिक वैरिएबल-स्पीड ड्राइव और अनुकूलित चैम्बर डिजाइन को प्रमुख कारक बताया गया। 3,600 इंजन घंटों से अधिक के 18 महीने के निरंतर संचालन के बाद, मेंटल और बाउल लाइनर सहित मुख्य पहनने वाले घटक स्वीकार्य पहनने की सीमा के भीतर रहते हैं, जो मोटे लाइनर डिजाइन को मान्य करते हैं।

हार्ड रॉक एग्रीगेट उत्पादन - पूर्वी जावा, इंडोनेशिया एक 300 टीपीएच क्रॉलर मोबाइल कोन क्रशिंग स्टेशन एक टोल रोड परियोजना के लिए एग्रीगेट की आपूर्ति करने वाले एक प्रमुख बुनियादी ढांचा ठेकेदार के लिए मोबाइल स्क्रीन प्रक्रियाओं और साइट के साथ बंद सर्किट में कॉन्फ़िगर किया गया है। इकाई 28 प्रतिशत से अधिक लॉस एंजिल्स घर्षण मूल्य के साथ अत्यधिक अपघर्षक एंडेसाइट को संभालती है, फिर भी स्वचालित क्लोज-साइड सेटिंग समायोजन के माध्यम से लगातार उत्पाद उन्नयन बनाए रखती है। ग्राहक ने विस्फोटित फ़ीड सामग्री में ड्रिल बिट के टुकड़ों और बाल्टी के दांतों के कारण होने वाले डाउनटाइम को रोकने के लिए चुंबकीय आयरन रिमूवर और मेटल डिटेक्टर सिस्टम को महत्वपूर्ण बताया। 12 महीनों के उत्पादन डेटा से पता चलता है कि औसत उपलब्धता 92 प्रतिशत से अधिक है और निर्धारित रखरखाव प्रति सप्ताह 4 घंटे तक सीमित है।

निर्माण अपशिष्ट पुनर्चक्रण - दक्षिण पूर्व एशिया शहरी विध्वंस परियोजना एक शहर-केंद्र पुनर्विकास स्थल पर प्रबलित कंक्रीट, ईंट और डामर सहित एकीकृत प्री-स्क्रीन प्रक्रियाओं के साथ मिश्रित निर्माण और विध्वंस अपशिष्ट के साथ एक ट्रैक किया गया मोबाइल शंकु कोल्हू। इकाई एक ही परियोजना में उप-आधार और पाइप बिस्तर सामग्री के रूप में उपयोग के लिए प्रमाणित पुनर्नवीनीकरण समुच्चय का उत्पादन करती है। ग्राहकों की प्रतिक्रिया ने तेजी से स्थानांतरण क्षमता पर जोर दिया - क्रशर को 6 महीने की अवधि में एक ही विध्वंस क्षेत्र के भीतर तीन बार पुनर्स्थापित किया गया, प्रत्येक चाल 2 घंटे से कम समय में पूरी हुई - और धूल दमन प्रणाली जिसने शहरी वायु गुणवत्ता नियमों का अनुपालन बनाए रखा।
