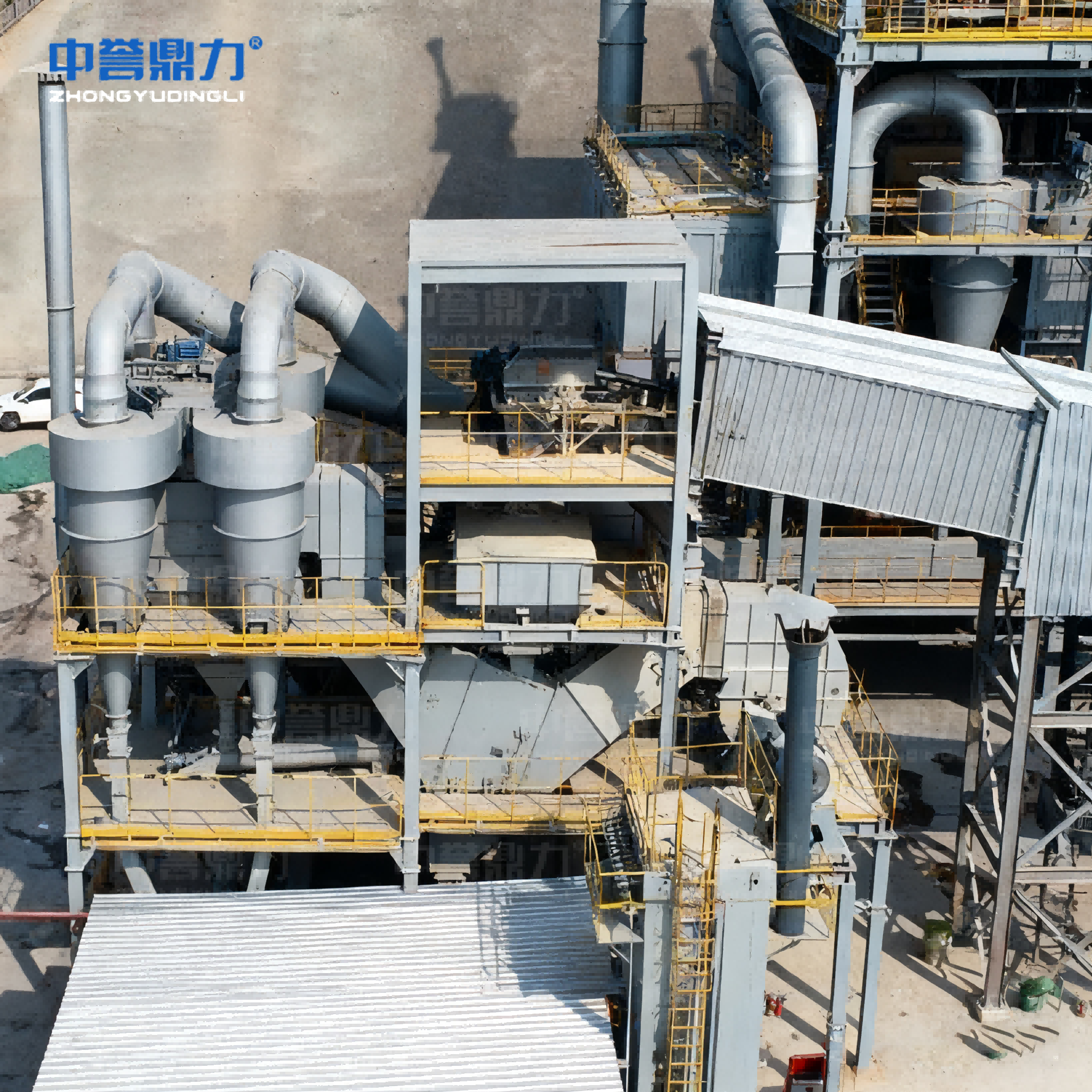

अयस्क पाउडर वर्गीकरण के लिए मॉड्यूलर टॉवर-प्रकार वर्गीकरणकर्ता
सर्पिल रेत वॉशर उपकरण अवलोकन
डीएलवीएफ टॉवर-टाइप क्लासिफायर एक थ्री-इन-वन एयर वर्गीकरण प्रणाली है जिसे स्वतंत्र रूप से झोंगयु डिंग्ली द्वारा विकसित किया गया है, जिसे विशेष रूप से निर्मित रेत और पत्थर के पाउडर को अलग करने के साथ-साथ अयस्क पाउडर की सटीक ग्रेडिंग के लिए डिज़ाइन किया गया है। उच्च शक्ति वाले टावर-शैली के त्रि-आयामी लेआउट की विशेषता के कारण, इसमें न्यूनतम फर्श स्थान की आवश्यकता होती है और सिविल इंजीनियरिंग लागत कम हो जाती है। उच्च शक्ति वाले बोल्ट से जुड़ी इसकी मॉड्यूलर स्टील संरचना, त्वरित ऑन-साइट स्थापना और एक छोटे निर्माण चक्र को सक्षम बनाती है। थ्री-इन-वन एयर वर्गीकरण प्रणाली निर्मित रेत और पत्थर के पाउडर को पूरी तरह से अलग करना सुनिश्चित करती है, जिसके परिणामस्वरूप बड़े कणों की सटीक ग्रेडिंग के साथ सूखी, साफ तैयार रेत प्राप्त होती है, जबकि पत्थर के पाउडर को उच्च मूल्य वर्धित उत्पाद के रूप में अलग से एकत्र किया जाता है। सूक्ष्मता मापांक और कण आकार वितरण को ऑनलाइन समायोजित किया जा सकता है। नकारात्मक-दबाव बंद-लूप परिसंचरण प्रणाली धूल हटाने के लिए ऊर्जा की खपत को कम करती है और धूल संग्रह दक्षता में सुधार करती है। 100-300 टन प्रति घंटे की उत्पादन क्षमता और ≤30% फ़ीड पाउडर सामग्री के साथ, यह निर्मित रेत उत्पादन लाइनों की गुणवत्ता और मूल्य को बढ़ाने के लिए मुख्य वर्गीकरण उपकरण के रूप में कार्य करता है।
सर्पिल रेत वॉशर उपकरण हाइलाइट्स
थ्री-इन-वन एयर वर्गीकरण: एकीकृत पाउडर पृथक्करण, ग्रेडिंग और धूल संग्रह निर्मित रेत और पत्थर पाउडर का पूर्ण पृथक्करण सुनिश्चित करता है, जिसके परिणामस्वरूप साफ रेत और पत्थर पाउडर का उच्च मूल्य उपयोग होता है।
ऑनलाइन एडजस्टेबल फ़ाइननेस मॉड्यूलस: वायु वर्गीकरण प्रणाली तैयार रेत की सुंदरता मापांक और ग्रेडेशन के वास्तविक समय समायोजन की अनुमति देती है, जो लचीले ढंग से रेडी-मिक्स और ड्राई-मिक्स कंक्रीट जैसे विभिन्न मानकों के अनुकूल होती है।
नकारात्मक दबाव बंद-लूप परिसंचरण: नकारात्मक दबाव संचालन धूल रिसाव को कम करता है, धूल संग्रह ऊर्जा खपत को कम करता है, और पर्यावरण मानकों के अनुपालन को सुनिश्चित करते हुए, संग्रह दक्षता को अधिकतम करता है।
टॉवर-शैली त्रि-आयामी लेआउट: त्रि-आयामी टॉवर संरचना पदचिह्न को कम करती है और उच्च स्थिरता सुनिश्चित करती है, सिविल इंजीनियरिंग लागत को कम करती है और इसे सीमित स्थान वाली परियोजनाओं के लिए आदर्श बनाती है।
मॉड्यूलर त्वरित असेंबली: उच्च शक्ति वाले बोल्ट से जुड़े स्टील संरचनात्मक मॉड्यूल साइट पर त्वरित और सुविधाजनक स्थापना को सक्षम करते हैं, जिससे निर्माण चक्र काफी छोटा हो जाता है।
सटीक पत्थर पाउडर ग्रेडिंग: बड़े आकार के कणों का सटीक पृथक्करण उच्च मूल्य वर्धित पत्थर पाउडर का उत्पादन करता है, जो कचरे को लाभ में बदल देता है और राजस्व में वृद्धि करता है।
सर्पिल रेत वॉशर अनुप्रयोग परिदृश्य
कृत्रिम रेत वर्गीकरण: कृत्रिम रेत की गुणवत्ता में सुधार करने और तैयार-मिक्स कंक्रीट और ड्राई-मिक्स मोर्टार के मानकों को पूरा करने के लिए रेत उत्पादन लाइन के अंत में पत्थर के पाउडर को अलग करता है।
खनिज पाउडर वर्गीकरण: विभिन्न सूक्ष्मता ग्रेड के उच्च मूल्य वाले पाउडर उत्पादों का उत्पादन करने के लिए विभिन्न खनिज पाउडर का बढ़िया वर्गीकरण
स्टोन पाउडर का संसाधन उपयोग: सीमेंट मिश्रण और कोटिंग फिलर्स जैसे उच्च मूल्य वर्धित अनुप्रयोगों के लिए स्टोन पाउडर का अलग संग्रह
जगह की कमी वाली परियोजनाएं: टावर-शैली का लेआउट जगह बचाता है, जिससे यह मौजूदा उत्पादन लाइनों और सीमित जगह वाली नई निर्माण परियोजनाओं को फिर से लगाने के लिए उपयुक्त हो जाता है।
सर्पिल रेत वॉशर प्रक्रिया प्रवाह
निर्मित रेत उत्पादन लाइनों में पत्थर पाउडर पृथक्करण के लिए अनुकूलित प्रक्रिया:

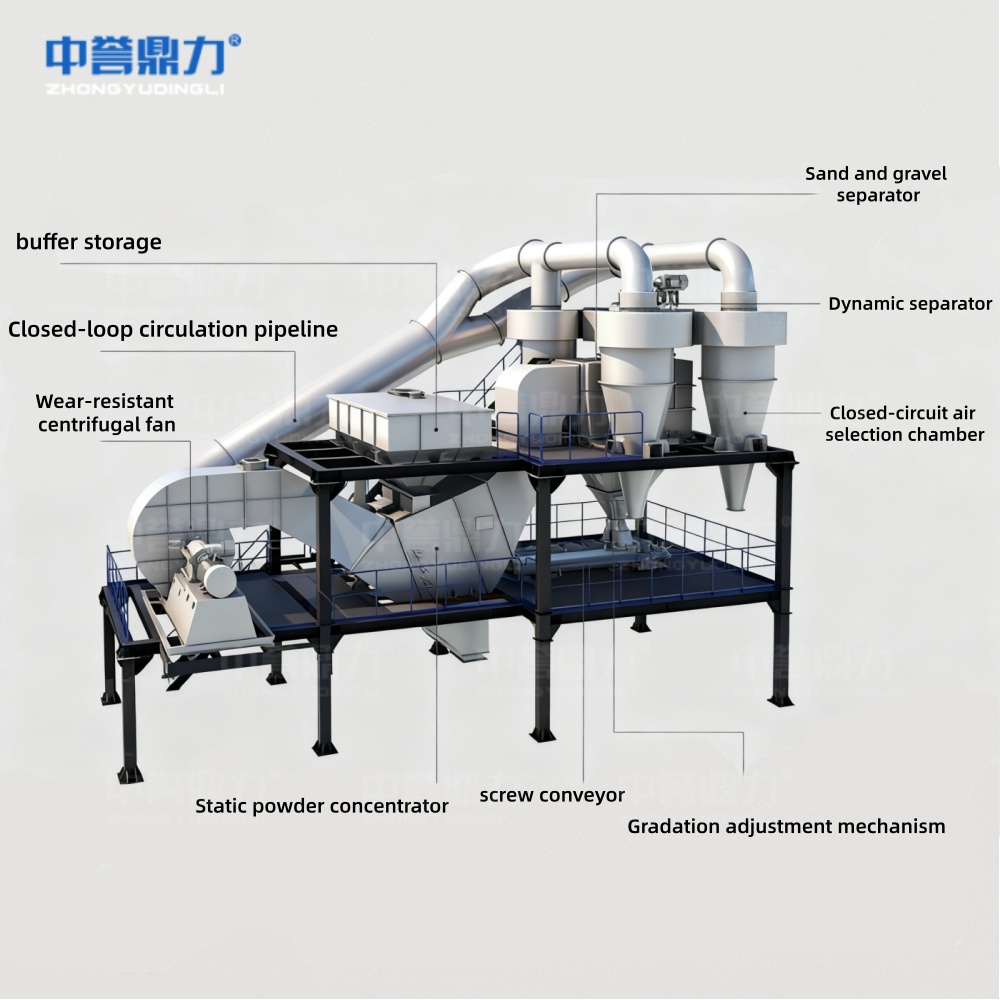

रेत निर्माता (डीएलजेडएसजे ट्विन-रोटर रेत निर्माता) से आउटपुट को एक बेल्ट के माध्यम से डीएलवीएफ टावर-प्रकार क्लासिफायरियर में पहुंचाया जाता है, जहां सामग्री को तीन-इन-वन वायु वर्गीकरण प्रणाली के अधीन किया जाता है। रेत और पाउडर वायु प्रवाह के भीतर पूरी तरह से बिखरे हुए हैं; सटीक पृथक्करण के लिए पत्थर के पाउडर को वायु प्रवाह द्वारा वर्गीकरण क्षेत्र में ले जाया जाता है, साथ ही महीन पाउडर धूल संग्रह प्रणाली में प्रवेश करता है जिसे उच्च मूल्य वर्धित पत्थर पाउडर उत्पाद के रूप में एकत्र किया जाता है। विभिन्न अनुप्रयोगों के लिए मानकों को पूरा करने के लिए तैयार निर्मित रेत की सुंदरता मापांक और उन्नयन को वायु वर्गीकरण मापदंडों के ऑनलाइन समायोजन के माध्यम से नियंत्रित किया जाता है। क्लासिफायर एक नकारात्मक दबाव बंद-लूप प्रणाली के तहत काम करता है, धूल रिसाव को रोकने और धूल संग्रह के लिए ऊर्जा खपत को कम करने के लिए वायु प्रवाह का पुन: उपयोग करता है। पूरी इकाई एक बंद-लूप इंटरलॉक प्रणाली के माध्यम से रेत बनाने की लाइन के साथ एकीकृत है, जिससे यह सुनिश्चित होता है कि तैयार रेत की पाउडर सामग्री 3-5% के भीतर नियंत्रित होती है, पत्थर पाउडर संग्रह दर 90% से अधिक होती है।
सेवाएं
समाधान डिज़ाइन: कच्चे माल की पाउडर सामग्री, तैयार रेत की सुंदरता मापांक आवश्यकताओं, उत्पादन क्षमता लक्ष्य और साइट की स्थितियों के आधार पर टॉवर-प्रकार क्लासिफायर विनिर्देशों और वायु वर्गीकरण मापदंडों को अनुकूलित करें।
उपकरण निर्माण: क्लासिफायर बॉडी, वायु वर्गीकरण प्रणाली, वर्गीकरण रोटर और धूल संग्रह प्रणाली सभी घर में निर्मित की जाती हैं। गुणवत्ता नियंत्रण सुनिश्चित करने के लिए मॉड्यूलर स्टील संरचनाएं कारखाने में पहले से ही इकट्ठी की जाती हैं।
स्थापना और कमीशनिंग: मॉड्यूलर घटकों को साइट पर एक साथ जोड़ा जाता है। इंजीनियर रेत बनाने वाली लाइन के साथ मिलकर वायु वर्गीकरण पैरामीटर अंशांकन, नकारात्मक दबाव प्रणाली कमीशनिंग और परीक्षण उत्पादन करते हैं।
संचालन और रखरखाव प्रबंधन: हम पूर्ण-चक्र ओ एंड एम सेवाएं प्रदान करते हैं, जिसमें क्लासिफायर ऑपरेशन मॉनिटरिंग, वर्गीकरण रोटर पहनने की चेतावनी, नियमित धूल संग्रह प्रणाली निरीक्षण और पूर्व-स्टॉक किए गए स्पेयर पार्ट्स की आपूर्ति शामिल है।
स्पाइरल सैंड वॉशर प्रोजेक्ट केस स्टडी
परियोजना स्थान: हनोई, वियतनाम में रेडी-मिक्स कंक्रीट और निर्मित रेत क्लासिफायर परियोजना
परियोजना अवलोकन: ग्राहक एक बड़ी स्थानीय रेडी-मिक्स कंक्रीट कंपनी है, जिसकी रेत उत्पादन लाइन लगभग 250 टन प्रति घंटे का उत्पादन करने में सक्षम है। मूल निर्मित रेत में 18-22% की उच्च पाउडर सामग्री थी, जो तैयार-मिक्स कंक्रीट के मानक ≤7% से कहीं अधिक थी। रेत के साथ बड़ी मात्रा में पत्थर का पाउडर मिलाने से कंक्रीट की मजबूती पर प्रतिकूल प्रभाव पड़ा। एक झोंगयु डिंगली डीएलवीएफ टावर-प्रकार क्लासिफायरियर का चयन किया गया था। ऑपरेटिंग आउटपुट 220 टन प्रति घंटे पर स्थिर हो गया है, तैयार निर्मित रेत के पाउडर की सामग्री लगातार 4.5% से नीचे नियंत्रित है। 2.6-2.8 की सूक्ष्मता मापांक को ऑनलाइन समायोजित किया जा सकता है।
परिचालन परिणाम: पत्थर के पाउडर की पृथक्करण और संग्रह दर 92% से अधिक है, जिससे सालाना लगभग 80,000 टन उच्च शुद्धता वाला पत्थर पाउडर प्राप्त होता है। यह सामग्री सीमेंट मिश्रण के रूप में बेची जाती है, जिससे अतिरिक्त राजस्व उत्पन्न होता है; तैयार रेत में पाउडर की मात्रा 18% से घटाकर 4.5% कर दी गई है, जिससे कंक्रीट की ताकत में उतार-चढ़ाव काफी कम हो गया है; टावर लेआउट फ्लैट-बेड क्लासिफायर सिस्टम की तुलना में लगभग 55% फर्श की जगह बचाता है; मॉड्यूलर इंस्टालेशन पूरा हो गया और 12 दिनों के भीतर उत्पादन शुरू हो गया; ग्राहक प्रतिक्रिया: "रेत साफ है, कंक्रीट की गुणवत्ता अधिक स्थिर है, और हम लाभ के लिए पत्थर का पाउडर भी बेच सकते हैं - यह एक जीत-जीत की स्थिति है।"

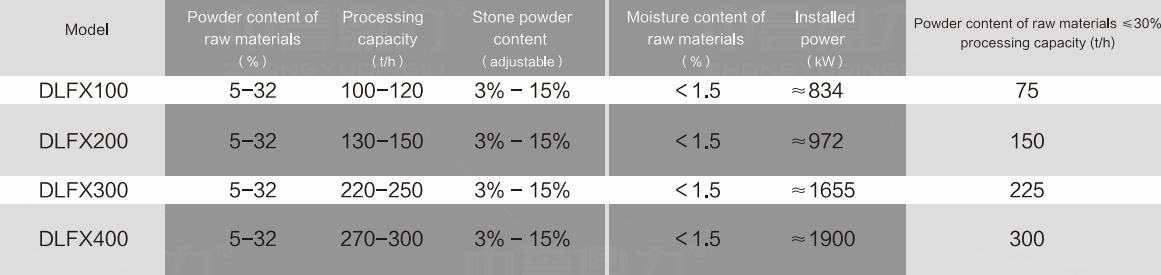

तकनीकी मापदंड:
| Model |
Powder content of raw materials (%) |
Processing capacity (t/h) |
| DLFX100 |
5-32 |
100-120 |
| DLFX200 |
5-32 |
130-150 |
| DLFX300 |
5-32 |
220-250 |
| DLFX400 |
5-32 |
270-300 |
सर्पिल रेत वॉशर अक्सर पूछे जाने वाले प्रश्न
प्रश्न: टॉवर-प्रकार का क्लासिफायर निर्मित रेत में पाउडर की मात्रा को 20% से कम करके 5% के भीतर कैसे लाता है?
ए: डीएलवीएफ टॉवर-प्रकार क्लासिफायरियर एक तीन-इन-वन वायु वर्गीकरण प्रणाली को नियोजित करता है। सामग्री को वायु प्रवाह में पूरी तरह से फैलाने के बाद, उन्हें वर्गीकरण रोटर द्वारा सटीक रूप से काटा जाता है, और पत्थर के पाउडर को संग्रह के लिए वायु प्रवाह द्वारा दूर ले जाया जाता है। छोटे फुटप्रिंट टॉवर-प्रकार अयस्क पाउडर क्लासिफायर तैयार रेत में पाउडर सामग्री को 3-5% पर स्थिर रूप से नियंत्रित किया जा सकता है। निर्मित रेत उत्पादन में रेत वर्गीकरण प्रक्रिया के लिए, थ्री-इन-वन वायु वर्गीकरण उपकरण की पृथक्करण दक्षता पारंपरिक जल धोने की प्रक्रियाओं से कहीं अधिक है। इसके अलावा, इससे कोई अपशिष्ट जल नहीं निकलता है, और तैयार रेत सूखी और साफ होती है, जो सीधे भंडारण के लिए तैयार होती है।
प्रश्न: सीमित स्थान के साथ मौजूदा रेत उत्पादन लाइन को रेट्रोफिट करते समय मॉड्यूलर टावर-प्रकार क्लासिफायरियर की स्थापना अवधि कितनी लंबी है?
ए: मॉड्यूलर स्टील संरचनात्मक घटक कारखाने छोड़ने से पहले पूर्व-निर्मित होते हैं; ऑन-साइट असेंबली के लिए केवल उच्च शक्ति वाले बोल्ट की आवश्यकता होती है, जिससे बड़े पैमाने पर वेल्डिंग संचालन की आवश्यकता समाप्त हो जाती है। पारंपरिक उपकरणों की तुलना में स्थापना अवधि 50% से अधिक कम हो गई है। नकारात्मक दबाव क्लोज्ड-सर्किट पाउडर सेपरेटर टॉवर-शैली का ऊर्ध्वाधर लेआउट क्षैतिज वर्गीकरण प्रणाली के लिए आवश्यक फर्श स्थान का लगभग 45% ही घेरता है, जो इसे सीमित स्थान के साथ मौजूदा उत्पादन लाइनों को फिर से स्थापित करने के लिए विशेष रूप से उपयुक्त बनाता है। 100-300-टन टॉवर-शैली वर्गीकरण उपकरण के लिए, डिलीवरी से लेकर कमीशनिंग और उत्पादन स्टार्ट-अप तक की प्रक्रिया में आमतौर पर 10-15 दिन लगते हैं।
प्रश्न: रेत-पाउडर पृथक्करण प्रक्रिया के दौरान नकारात्मक-दबाव परिसंचारी क्लासिफायर पत्थर के पाउडर का उच्च-मूल्य उपयोग कैसे प्राप्त करता है?
ए: डीएलवीएफ नकारात्मक-दबाव बंद-लूप प्रणाली वर्गीकरण प्रक्रिया के दौरान पत्थर के पाउडर को सटीक रूप से वर्गीकृत और एकत्र करती है, निर्दिष्ट आकार सीमा से अधिक कणों को सटीक रूप से अलग करती है। परिणामी पत्थर के पाउडर में एक समान सुंदरता और कम नमी की मात्रा होती है, जो इसे उच्च मूल्य वाले सीमेंट मिश्रण, कोटिंग भराव, या निर्माण सामग्री कच्चे माल के रूप में सीधे बिक्री के लिए उपयुक्त बनाती है। आसान स्थापित टॉवर प्रकार पाउडर सेपरेटर समायोज्य सुंदरता मापांक क्लासिफायरियर बाजार की मांग के आधार पर पत्थर पाउडर सुंदरता ग्रेड के वास्तविक समय समायोजन की अनुमति देता है, रेत और पत्थर पाउडर दोनों से दोहरी राजस्व धाराओं को सक्षम करता है और उत्पादन लाइन की समग्र आर्थिक दक्षता में उल्लेखनीय वृद्धि करता है।
